Návod dřevěné terasy

Montážní návod dřevěné terasy

montaz drevena terasa_Kreslicí plátno 1

Montáž terasy musí být provedena podle pokynů výrobce.

V našem návodě se dozvíte všeobecné pravidla pro montáž terasy z dřevěných prken.

Pokud máte jakékoliv dotazy nebo připomínky, obraťte se na zástupce společnosti

DLH Hrdina spol s.r.o. Montáž by měl vykonávat odborník.

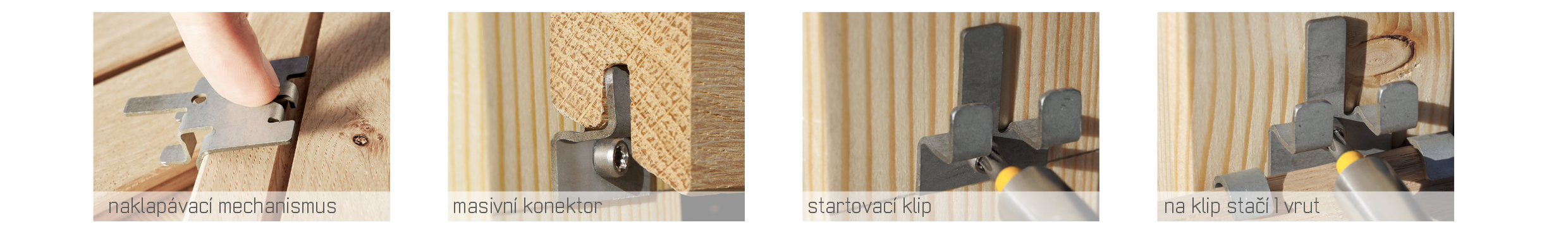

 Fasadni system TIGA montaz 1

Hustota

Dřevo není homogenním materiálem a každé prkno má individuální vlastnost,

které závisí na podmínkách, v jakých strom rostl. Dokonce i u dřevě, které pochází

téhož zdroje, se mohou vyskytovat rozdíly v jeho zrnitosti, struktuře letokruhů a barvě.



Před montáží prken je nutné seznámit se s technickým popisem daného druhu dřeva.

Materiál je třeba před montáží zkontrolovat. jakékoliv poškození nebo nesrovnalosti

nahlaste prodejci ještě před montáží.

Zahájení montáže znamená, že akceptujete
technický stav a vzhled materiálu.

Při navrhování terasy je nutné počítat s materiálu navíc (Cca. 10%) na řezání, zarovnání

okrajů terasy, atd. Prkna by měly být skladovány v jejich originálním balení, pod

přístřeškem, mimo přímé slunce, řádně staženy, dobře a rovnoměrně zatíženy.

Terasová prkna nemohou volně ležet kvůli tomu, že dřevo má tendenci deformovat se a způsobovat kroucení se.



Dřevěná fasáda TIGA





       FUNKČNOST

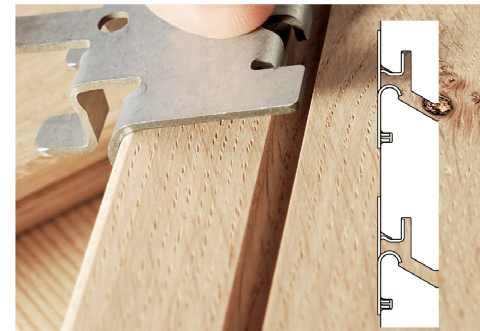

        Skrytá drážka na zadní straně profilu rhombus zajištuje odolné a
        bezpečné uchycení v kombinaci s naklapávacím mechanismem
        Tiga klipu.
        Drážka na spodní straně profilu slouží k nasunutí na horní stranu klipu,
        který je připevněn k předchozímu profilu.









Dřevěná fasáda TIGA

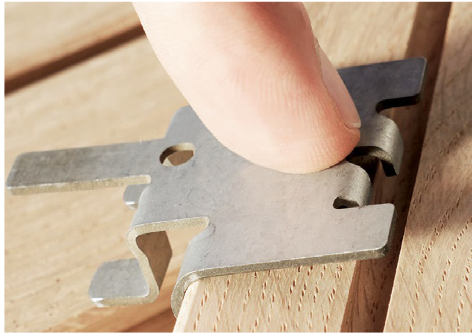

      TIGA – FASÁDNÍ KLIP - MATERIÁL

        Tiga – pozinkovaný hliníkový plech, povrch obsahuje slitinu hliníku (55 %),
         zinku (43,4 %) a křemíku (1,6 %). Tloušťka 185 g/m2 odpovídá třídě odolnosti
         proti korozi III.
         Dlouhodobé testování prokázalo výbornou odolnost v kyselém prostředí a vysokou
         odolnost proti alkáliím do PH 8.









Dřevěná fasáda TIGA

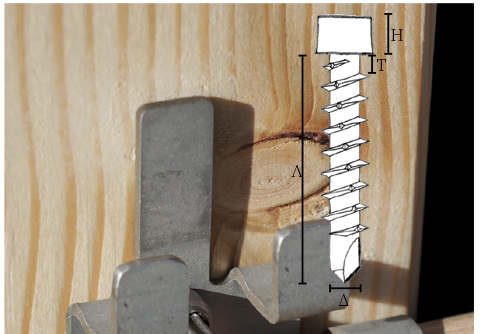

      SYSTÉMOVÝ VRUT PRO TIGA KLIPY - MATERIÁL

        Nerezová ocel 1.4006/X12CR12/AISI 410 s černým povlakem.
        Rozměr 4,2 x 35 mm, TX 15.

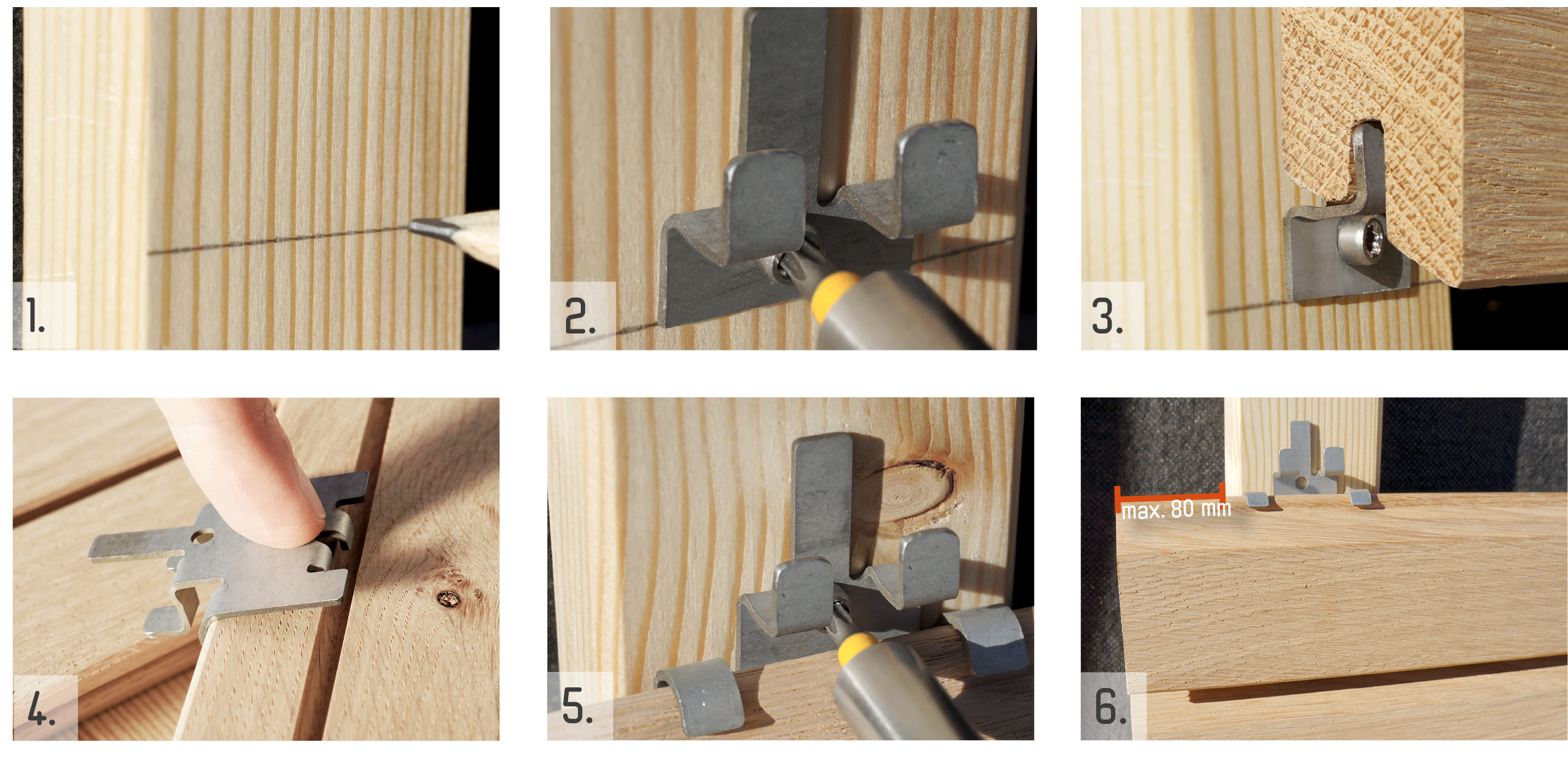

MONTÁŽNÍ NÁVOD

Fasadni system TIGA montaz 6



TECHNICKÝ NÁKRES A MONTÁŽNÍ INSTRUKCE



Fasadni system TIGA montaz 7



Název zboží                                                            Tloušťka x šířka


Rhombus Tiga sibiřský modřín                 24 x 68 mm

Rhombus Tiga sibirský modřín                 28 x 68 mm

Rhombus Tiga thermoborovice                28 x 68 mm


Tiga klip (100 ks klipu v balení) *
Tiga startovací klip (50 ks klipu v balení) **

* balení je včetně vrutu, zhruba na 5 m 2

** balení je včetně vrutu, spotřeba cca. 10 % oproti Tiga klipům


Připravily jsme pro vás Montážní návod na dřevěné terasy.
pdfMontáž dřevěná fasáda - TIGA
